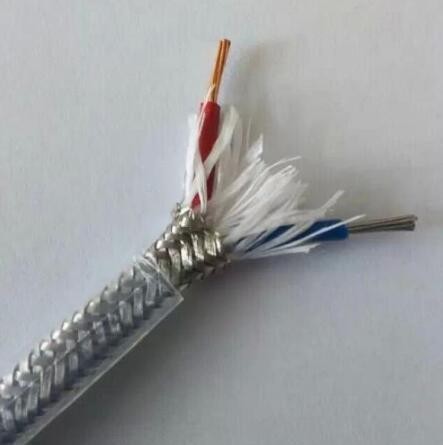

商品名稱：WC5/26WC3/25熱電偶用高溫補償導線
添加時間：2019-11-19 10:27:19
推薦度：

介紹：

WC5/26、WC3/25補償導線

型號	SC	KC	KC1	KX	EX	JX	TX
正極	紅	紅	紅	紅	紅	紅	紅
負極	綠	藍	海藍	黑	棕	紫	白

型號分度和絕緣著色

型號	熱電偶分度號	配用熱電偶	補償導線合金絲		絕緣層著色
型號	熱電偶分度號	配用熱電偶	正極	負極	正極	負極
BC	B	鉑銠30-鉑銠6	銅	銅	紅	灰
SC	S	鉑銠10-鉑	SPC（銅）	SNC（銅鎳0.6）	紅	綠
RC	R	鉑銠13-鉑	RPC（銅）	SNC（銅鎳0.6）	紅	綠
KCA	K	鎳鉻-鎳硅	KPCA（鐵）	KNCA（銅鎳2）	紅	藍
KCB			KPCB（銅）	KNCB（銅鎳4）	紅	藍
KX			KPX（鎳鉻10）	KNX（鎳硅3）	紅	黑
NC	N	鎳鉻硅-鎳硅	NPC（鐵）	NNC（銅鎳18）	紅	灰
NX	N	鎳鉻硅-鎳硅	NPX（鎳硅14硅）	NNX（鎳硅4）	紅	灰
EX	E	鎳鉻-銅鎳	EPX（鎳硅10）	ENX（銅鎳45）	紅	棕
JX	J	鐵-銅鎳	JPX（鐵）	JNX（銅鎳45）	紅	紫
TX	T	銅-銅鎳	TPX（銅）	TNX（銅鎳45）	紅	白
WC3/25	WRa3-WRa25	鎢錸-鎢錸25	WPC3/25	WNC3/25	紅	黃
WC5/26	WRa5-WRa26	鎢錸5-鎢錸26	WPC5/26	WNC5/26	紅	橙

使用分類及護層顏色

使用分類		精度等級及標志		護層著色
使用分類		普通級	JM級	普通級	JM級
一般用	G	B	A	黑色	灰色
耐熱用	H	B	A	黑色	黃色

主要技術指標：
    補償導線型號按產品的品種劃分為SC、KC、KX、EX、JX、TX、NC
    其中：a）型號一個字母與熱電偶的分度號相對應；
          　 b）字母“X”表示延伸型補償導線（型別）；
          　 c）字母“C”表示補償型補償導線（型別）。
     注：SC型補償導線可配用R型分度號熱電偶
