一、產品簡介

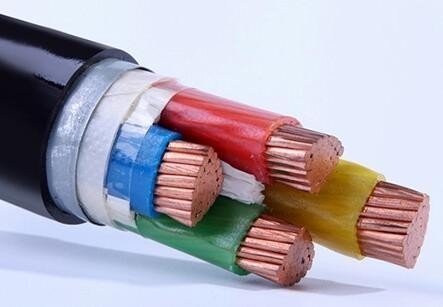

電力電纜用輸配電系統，本公司生產的交流額定電壓0.6/1KVPVC絕緣電力電纜和35KV及以下交聯聚乙烯電力電纜，已形成系列，即阻燃型的、耐火型的、耐寒型的和防水型的電力電纜。
二、電纜的型號、名稱和用途
序 號 | 型 號 | 名 稱 | 使用范圍 |
1 | VV VLV VY VLY | PVC絕緣PVC/聚乙烯護套電力電纜 | 敷設在室內、隧道及管道中，電纜不能承受機械外力作用 |
VV22 VLV22 VV23 VLV23 | PVC絕緣PVC/聚乙烯護套鋼帶鎧裝電力電纜 | 敷設在室內、隧道內直埋土壤，電纜能承受機械外力作用。 | |
VV32 VLV32 VV33 VLV33 VV42 VLV42 VV43 VLV43 | PVC絕緣PVC/聚乙烯護套鋼絲鎧裝電力電纜 | 敷設在高落差地區，電纜能承受機械外力作用及相當?shù)睦Α?/span> | |
2 | YJV YJLV YJY YJLY | 交聯聚乙烯絕緣/聚氯乙烯/聚乙烯護套電力電纜 | 敷設在室內、隧道及管道中，電纜不能承受機械外力作用。 |
YJV22 YJLV22 YJV23 YJLV23 | 交聯聚乙烯絕緣/聚氯乙烯護套鋼帶鎧裝電力電纜 | 敷設在室內、隧道內直埋土壤，電纜能承受機械外力作用。 | |
YJV32 YJLV32 YJV33 YJLV33 YJV42 YJLV42 YJV43 YJLV43 | 交聯聚乙烯絕緣/聚氯乙烯護套鋼絲鎧裝電力電纜 | 敷設在高落差地區，電纜能承受機械外力作用及相當?shù)睦Α?/span> |
三、生產范圍
型號
| 芯數
| 標稱截面（mm2）
| 型號
| 芯數
| 標稱截面（mm2）
| |||||
額定電壓（KV）
| 額定電壓（KV）
| |||||||||
0.6/1
| 0.6/1
| 6/6（6/10）
| ||||||||
CU
| AL
| CU
| AL
| CU
| AL
| |||||
VV
| 1
| 1.5～1200
| 4～1200
| YJV
| 1
| 1.5～1200
| 4～1200
| 25～500
| 35～630
| |
3
| 1.5～300
| 4～300
| 3
| 1.5～300
| 4～300
| 25～400
| 35～400
| |||
5
| 1.5～300
| 4～300
| 5
| 1.5～300
| 4～300
| …
| …
| |||
3+2
| 1.5～300
| 4～300
| 3+2
| 1.5～300
| 4～300
| …
| …
| |||
VV22
| 1
| 10～500
| 16～500
| YJV22
| 1
| 10～500
| 16～500
| 25～400
| 35～400
| |
3
| 2.5～300
| 4～300
| 3
| 2.5～300
| 4～300
| 25～400
| 35～400
| |||
5
| 2.5～300
| 4～300
| 5
| 2.5～300
| 4～300
| …
| …
| |||
3+2
| 2.5～300
| 4～300
| 3+2
| 2.5～300
| 4～300
| …
| …
| |||
VV32
| 1
| 50～500
| 50～500
| YJV
| 1
| 50～500
| 50～500
| 25～400
| 35～400
| |
3
| 25～300
| 35～300
| 3
| 25～300
| 35～300
| 25～400
| 35～400
| |||
5
| 25～300
| 35～300
| 5
| 25～300
| 35～300
| …
| …
| |||
3+2
| 25～300
| 35～300
| 3+2
| 25～300
| 35～300
| …
| …
| |||
注:1、單芯鎧裝電纜***用于直流系統，若用于交流系統，應采用非磁性材料的鎧裝層。
2、可根據用戶要求，生產0.6/1KV圓形導體結構或扇形導體結構的各類五芯電纜。
四、電力電纜安裝注意事項、使用特性及運行敷設條件
1、電力電纜安裝注意事項
電纜與熱力管道平行安裝時保持2m的距離，交叉時應保持0.5m。
電纜與其它管道平行或交叉安裝時均要保持0.5m的距離。
電纜直埋安裝時，1-35KV電纜直埋深度不小于0.7m。
10KV及以下電纜平行安裝時，相互凈距不小于0.1m，10-35KV不小于0.25m；交叉安裝時距離不小于0.5m。
電纜敷設溫度不低于0℃，彎曲半徑：多芯電纜≥15（D+d），單芯電纜≥20（D+d），（D為電纜外徑，d為導體外徑）。
6KV及以上電纜接頭：
①安裝電纜終端頭時，須***剝除半導體電屏蔽層，操作時不得損傷絕緣，應避免刀痕凹凸不平的情況，必要時用砂紙磨平；屏蔽端部應平整，并要把石墨層（碳粒）清除干凈。
②塑料絕緣電纜端頭銅帶屏蔽和鋼鎧須***良好接地，對短路也遵循這項原則，避免三相不平衡運行時鋼鎧端部產生感應電動勢，甚至“打火”及燃燒護套等事故。接地引出線要求采用我鍍錫編織銅線，和電纜銅帶連接時應用鉻鐵錫焊，不宜用噴燈封焊，以免燒損絕緣。
③三相銅帶屏蔽應分別與地線相連，注意屏蔽接地線和鋼鎧接地線應分別引出，相互絕緣，焊接地線的位置應盡量靠下。
對電纜端頭和中間接頭的基本要求：a.導體連接好；b.絕緣可靠，推薦采用輻照交聯熱收縮型硅橡膠絕緣材料；c.密封良好；d.足夠的機械強度，能適應各種運行條件。
電纜端頭須***使用防止水及其它腐蝕性材料的侵蝕，以防因水樹引起絕緣層老化而導致?lián)舸?/span>
電纜的裝卸須***使用吊車或叉車，禁止平運，平放，大型電纜安裝時須使用放纜車，以免電纜受外力損傷或因人工拖動而擦傷。
電纜如因故不能及時敷設時，應將其放在干燥地方貯存，防止日光爆曬，電纜端頭進水等。
注意：電線電纜安裝應熟悉電線電纜性能的安裝人員或?qū)Ｂ毤夹g(shù)人員擔任，如仍有不清事項，請向相關技術部門或我廠技術部咨詢。
2、電纜的使用特性及運行敷設條件
額定電壓0.6/1KVPVC絕緣電力電纜
①電纜導體的長期允許工作溫度：≤70℃
②短路時（長持續時間不超過5S）電纜的高工作溫度：160℃
③電纜敷設后經受直流電壓3.5KV/15min不擊穿。
④在空氣中敷設
a.單芯電纜平行敷設時的中心距離：185mm2及以下電纜直徑的2倍：240mm2及以上為90mm
b.周圍環境溫度：30℃
c.不同環境溫度下載流量的校正系數：
環境溫度（℃） | 20 | 25 | 30 | 35 | 40 | 45 |
校正系數 | 1.12 | 1.06 | 1 | 0.94 | 0.87 | 0.79 |
⑤直埋敷設
a.單芯電纜不接角敷設時，中心距離為電纜直徑的2倍。
b.周圍環境溫度：25℃
c.土壤熱阻系數：1.0K?m/W
d.直埋深度：0.7m
e.不同環境溫度下載流量校正系數：
環境溫度（℃） | 15 | 20 | 25 | 30 | 35 |
校正系數 | 1.11 | 1.05 | 1 | 0.94 | 0.88 |
額定電壓35KV及以下交聯聚乙烯絕緣電力電纜
①電纜導體的長期允許工作溫度：≤90℃
②短路時（長持續時間不超過5S）電纜的高工作溫度：250℃
③空氣中敷設
a.單芯電纜平行敷設時的中心距離：185mm2及以下為電纜直徑的2倍：240mm2及以上為90mm
b.周圍環境溫度：40℃
④直埋敷設
a.單芯電纜不接觸敷設時，中心距離為電纜直徑的2倍
b.周圍環境溫度：25℃
c.土壤熱阻系數：1.0K?m/W
d.直埋深度：0.7m
⑤不同環境溫度下載流量的校正系數：
環境溫度（℃） | 在空氣敷設 | 直埋敷設 | |||||||||||||||
10 | 15 | 20 | 25 | 30 | 35 | 40 | 45 | 50 | 10 | 15 | 20 | 25 | 30 | 35 | 40 | 45 | |
校正系數 | 1.3 | 1.2 | 1.2 | 1.1 | 1.1 | 1 | 1 | 0.9 | 0.9 | 1.1 | 1.1 | 1 | 1 | 1 | 0.9 | 0.9 | 0.8 |
