- 商品名稱：交聯鎧裝電力電纜
- 添加時間：2019-09-21 17:25:43
- 推薦度：

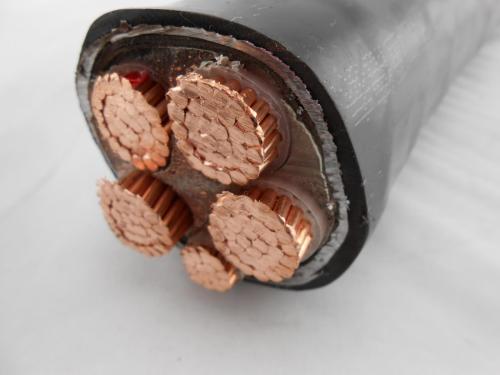

電力電纜高壓交聯鎧裝電纜產品特點及用途
本產品適用于交流額定電壓35KV及以下動力裝置或電力線路中傳輸電能用，交聯聚乙烯絕緣電力電纜具有卓越的機械性能，優異的電氣性能和耐化學腐蝕性能；它還具有結構簡單、外徑小、質量輕，敷設不受落差限制，運輸方便等優點，廣泛應用于電力、冶金、化工等行業以及城市電網建設。
電力電纜高壓交聯鎧裝電纜使用特性
使用特性 | 交聯聚乙烯絕緣 | |
額定電壓 | 0.6/1、1.8/3、3.6/6、6/6、6/10、8.7/10、8.7/15、12/20、21/35、26/35 | |
導體高工作溫度 | 90℃ | |
短路溫度（持續長5s） | ≤250℃ | |
敷設時環境溫度 | ≥0℃（低于0℃需預熱） | |
敷設時允許彎曲半徑 | 單芯電纜 | 不小于電纜外徑15倍 |
多芯電纜 | 不小于電纜外徑10倍 | |
阻燃特性 | 符合GB12666.5A、B或C（IEC332-3） | |
YJV22三芯交聯聚乙烯絕緣鋼帶鎧裝電力電纜技術參數：
標稱截面mm 2 | 絕緣標稱厚度mm | 近似外徑mm | 近似重量kg/km | |
YJV 22 | YJLV 22 | |||
25 | 4.5 | 50.8 | 3403 | 2906 |
YYJLV22-8.7/10KV、YJLV22-8.7/15KV三芯交聯聚乙烯絕緣鋼帶鎧裝電力電纜技術參數:
標稱截面mm 2 | 絕緣標稱厚度mm | 近似外徑mm | 近似重量kg/km | |
YJV | YJLV | |||
25 | 4.5 | 45.8 | 2257 | 1760 |
YJLV22-6/6KV、YJLV22-6/10KV三芯交聯聚乙烯絕緣鋼帶鎧裝電力電纜技術參數:
標稱截面mm 2 | 絕緣標稱厚度mm | 近似外徑mm | 近似重量kg/km | |
YJV 22 | YJLV 22 | |||
25 | 3.4 | 45.5 | 2944 | 2447 |
產品標準
本產品按GB/T 12706-2002《額定電壓1kV到35kV擠包絕緣電力電纜及附件》標準生產，同時可根據用戶需要按國際電工委員會推薦標準IEC、英國標準、德國標準、日本標準及美國標準生產。
適用范圍
本產品適用于額定電壓8.7/10KV配電網或工業裝配電線路，做配送電能用。
使用特性
工頻額定電壓：U0/U 8.7/10kV
電纜導體的允許高工作溫度為90℃。
短路時（長持續時間不超過5S）電纜導體的高溫度不超過250℃。
電纜敷設時環境溫度應不低于0℃。
電纜彎曲半徑
單芯非鎧裝電纜 20D 單芯鎧裝電纜 15D
3芯非鎧裝電纜 15D 3芯鎧裝電纜 12D
電纜型號
型號 | 名稱 | 適用范圍 |
ZR-YJV | 銅芯交聯聚乙烯絕緣PVC護套阻燃電力電纜 | 室內、隧道及電纜溝等場所，不能承受機械外力。單芯電纜不允許敷設在磁性管道中。 |
三芯交聯聚乙烯絕緣PVC護套電力電纜YJV YJLV 8.7/10、8.7/15kV
導體標稱截面 mm2 | 導體直徑 mm | 絕緣標稱厚度 mm | 護套厚度 mm | 電纜近似直徑 mm | 20℃導體大直流電阻 | 試驗電壓 kV/5min | 電纜近似重量 | ||
Cu Ω/km | Al Ω/km | Cu kg/km | Al kg/km | ||||||
240 | 18.4 | 4.5 | 3.4 | 75.1 | 0.0754 | 0.125 | 30.5 | 9645 | 5164 |
電纜載流量
導體標稱截面mm2 | YJV YJY YJLV YJLY | |||||||||
單芯 | 3芯 | |||||||||
空氣中 | 土壤中 | 空氣中 | 土壤中 | |||||||
品字型 | 一字型 | 品字型 | 一字型 | |||||||
一端 | 二端 | 一端 | 二端 | 一端 | 二端 | 一端 | 二端 | |||
240 | 550 | 550 | 675 | 645 | 695 | 690 | 565 | 545 | 470 | 485 |
電纜敷設運行條件
電纜導體長期高工作溫度90℃
空氣中環境溫度40℃
土壤溫度25℃
土壤熱阻系數1.0k·m/W
埋設深度0.7m
不同環境溫度載流量修正系數
空氣 環境溫度 ℃ | 20 | 25 | 30 | 35 | 40 | 45 | 50 | 55 |
修正系數 | 1.23 | 1.17 | 1.12 | 1.06 | 1.00 | 0.94 | 0.87 | 0.81 |
不同土壤溫度載流量修正系數。
土壤溫度 ℃ | 10 | 15 | 20 | 25 | 30 | 35 |
修正系數 | 1.11 | 1.07 | 1.04 | 1.00 | 0.96 | 0.92 |
不同土壤熱阻系數的載流量修正系數。
額定電壓（kV） | 土壤熱阻系數Pw=k·m/W | |||
0.8 | 1.2 | 1.5 | ||
3.6/6 | 1.08 | 1.0 | 0.95 | 0.77 |
6/6～8.7/15 | 1.06 | 1.0 | 0.94 | 0.78 |
12/20～26/35 | 1.06 | 1.0 | 0.94 | 0.80 |
電纜排列
1)三角形排列電纜彼此相互接觸。
2)平行排列敷設時電纜中心距離為電纜直徑2倍。
3)電纜分離敷設
