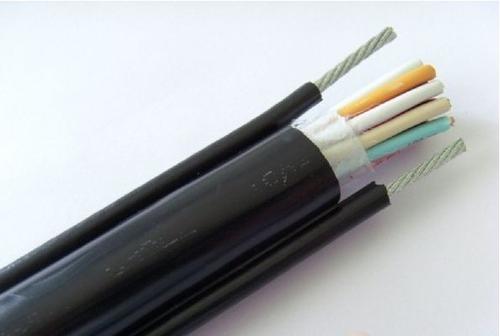

- 商品名稱：聚氯乙烯絕緣及護套控制電纜
- 添加時間：2019-09-21 17:20:13
- 推薦度：
一、生產執行標準：
二、使用場合
本產品適用于交流額定電壓450/750V及以下控制，監控回路及保護線路等場合作用。
三、規格型號
名稱和主要使用范圍：見表一
型號 | 名 稱 | 主要使用范圍 |
KVV/KYJV | PVC/交聯聚乙烯絕緣PVC護套控制電纜 | 敷設在室內、電纜溝、管道固定場合 |
KVVP/KYJVP | PVC/交聯聚乙烯絕緣PVC護套編織屏蔽控制電纜 | 敷設在室內、電纜溝、管道等要求屏蔽的固定場合 |
KVVP2/KYJVP2 | PVC/交聯聚乙烯絕緣PVC護套編織屏蔽控制電纜 | 敷設在室內、電纜溝、管道等要求屏蔽的固定場合 |
KVV22/KYJV22 | PVC/交聯聚乙烯絕緣PVC護套鋼帶鎧裝控制電纜 | 敷設在室內、電纜溝、管道、直埋等能承受較大機械外力固定場合 |
KVV32/KYJV32 | PVC/交聯聚乙烯絕緣PVC護套編織屏蔽控制軟電纜 | 敷設在室內、電纜溝、管道、豎井等能承受較大機械外力固定場合 |
KVVR/KYJVR | PVC/交聯聚乙烯絕緣PVC護套鋼帶鎧裝控制電纜 | 敷設在室內移動要求柔軟等場合 |
KVVRP/KYJVRP | PVC/交聯聚乙烯絕緣PVC護套細鋼絲鎧裝控制電纜 | 敷設在室內移動要求柔軟屏蔽等場合 |
注：用戶需要阻燃型|耐火型|耐高低溫型的產品，工廠均可生產供貨，只需在訂貨合同或協議中說明即可，如型號前加寫“ZR”，即ZR－KVV型……等。
規格與型號：見表二
型號 | 額定電壓V | 導體標稱截面mm2 | |||||||
0.5 | 0.75 | 1.0 | 1.5 | 2.5 | 4 | 6 | 10 | ||
芯 數 | |||||||||
KVV、KYJV | 450/750 | - | 2-61 | 2-14 | 2-10 | ||||
KVVP2、KYJVP2 | 4-61 | 4-14 | 4-10 | ||||||
KVV22、KYJV22 | － | 7-61 | 4-61 | 4-14 | 4-10 | ||||
KVV32、KYJV32 | － | 10-61 | 7-61 | 4-14 | 4-10 | ||||
KVVR、KYJVR | 4-61 | － | － | ||||||
KVVRP、KYJVRP | 4-61 | 4-48 | － | － | |||||
注：推薦的芯數系列為:2、3、5、7、8、10、12、14、16、19、24、27、30、37、44、48、52和61芯。
使用條件：
額定電壓Uo/U為450／750V；
電纜導體的長期允許工作溫度為70℃；
電纜的敷設溫度不應低于0，推薦的允許彎曲半徑；
無鎧裝層的電纜，應不小于電纜外徑的6倍；有鎧裝或銅帶屏蔽結構的電纜，應不小于電纜外徑的12倍；有屏蔽層結構的軟電纜，應不小于電纜外徑的6倍。
PVC絕緣和護套控制電纜（續表:KVV）
KVV型450/750V銅芯PVC絕緣和護套控制電纜（表：一）
序號 | 芯數×標稱 | 導體種類 | 外徑 | 70℃小絕緣 | 序號 | 芯數×標稱 | 導體種類 | 外徑mm上限 | 70℃小絕緣 |
1 | 2×0.75 | 1 | 8.0 | 0.012 | 32 | 4×1.5 | 2 | 11.5 | 0.010 |
2 | 2×0.75 | 2 | 8.4 | 0.014 | 33 | 4×2.5 | 1 | 12.0 | 0.010 |
3 | 2×1.0 | 1 | 8.4 | 0.011 | 34 | 4×2.5 | 2 | 13.0 | 0.009 |
4 | 2×1.0 | 2 | 8.8 | 0.013 | 35 | 4×4 | 1 | 14.0 | 0.0085 |
5 | 2×1.5 | 1 | 9.4 | 0.011 | 36 | 4×4 | 3 | 15.0 | 0.0077 |
6 | 2×1.5 | 2 | 10.0 | 0.010 | 37 | 4×6 | 1 | 15.0 | 0.0070 |
7 | 2×2.5 | 1 | 10.5 | 0.010 | 38 | 4×6 | 2 | 16.5 | 0.0065 |
8 | 2×2.5 | 2 | 11.5 | 0.009 | 39 | 4×10 | 2 | 20.0 | 0.0065 |
9 | 2×4 | 1 | 11.5 | 0.0085 | 40 | 5×0.75 | 1 | 9.6 | 0.013 |
10 | 2×4 | 2 | 12.5 | 0.0070 | 41 | 5×0.75 | 2 | 10.5 | 0.014 |
11 | 2×6 | 1 | 12.5 | 0.0070 | 42 | 5×1.0 | 1 | 10.0 | 0.011 |
12 | 2×6 | 2 | 14.0 | 0.0065 | 43 | 5×1.0 | 2 | 11.0 | 0.013 |
13 | 2×10 | 2 | 17.5 | 0.0065 | 44 | 5×1.5 | 1 | 11.5 | 0.011 |
14 | 3×0.75 | 1 | 8.4 | 0.012 | 45 | 5×1.5 | 2 | 12.5 | 0.010 |
15 | 3×0.75 | 2 | 8.8 | 0.014 | 46 | 5×2.5 | 1 | 14.0 | 0.010 |
16 | 3×1.0 | 1 | 8.8 | 0.011 | 47 | 5×2.5 | 2 | 14.5 | 0.009 |
17 | 3×1.0 | 2 | 9.2 | 0.013 | 48 | 5×4 | 1 | 15.0 | 0.0085 |
18 | 3×1.5 | 1 | 9.8 | 0.011 | 49 | 5×4 | 2 | 16.5 | 0.0077 |
19 | 3×1.5 | 2 | 10.5 | 0.010 | 50 | 5×6 | 1 | 16.5 | 0.0070 |
20 | 3×3.5 | 1 | 11.0 | 0.010 | 51 | 5×6 | 2 | 18.0 | 0.0065 |
21 | 3×2.5 | 2 | 12.0 | 0.009 | 52 | 5×10 | 2 | 22.5 | 0.0065 |
22 | 3×4 | 1 | 12.5 | 0.0085 | 53 | 7×0.75 | 1 | 10.5 | 0.012 |
23 | 3×4 | 2 | 13.5 | 0.0077 | 54 | 7×0.75 | 2 | 11.0 | 0.014 |
24 | 3×6 | 1 | 14.0 | 0.0070 | 55 | 7×1.0 | 1 | 11.0 | 0.011 |
25 | 3×6 | 2 | 15.0 | 0.0065 | 56 | 7×1.0 | 2 | 11.5 | 0.013 |
26 | 3×10 | 2 | 18.5 | 0.0065 | 57 | 7×1.5 | 1 | 12.5 | 0.011 |
27 | 4×0.75 | 1 | 9.0 | 0.012 | 58 | 7×1.5 | 2 | 13.5 | 0.010 |
28 | 4×0.75 | 2 | 9.6 | 0.014 | 59 | 7×2.5 | 1 | 15.0 | 0.010 |
29 | 4×1.0 | 1 | 9.4 | 0.011 | 60 | 7×2.5 | 2 | 16.0 | 0.009 |
30 | 4×1.0 | 2 | 10.0 | 0.013 | 61 | 7×4 | 1 | 16.5 | 0.0085 |
31 | 4×1.5 | 1 | 10.5 | 0.011 | 62 | 7×4 | 2 | 17.5 | 0.0077 |
